Ejercicio 1

Crear un proyecto en Edaplayground

Seleccionar Testbench + Design >> VHDL



Seleccionar un ejmplo  de VHDL

Seleccionar la primera opción VHDL Basic OR Gate

La pantalla cargará un programa ya existente de la compuerta OR
En el lado derecho esta el programa de ejecición del simulación y del lado izquierdo esta la programacion de la compueta


Modificar la programacion para el ejercicio


Desplegar la opcion de Tools & Simulators >> Activar Open EPWave after run


 Seleccionar la opción COPY, SAVE y después RUN


El programa desplegara la simulación de entradas y salida
En el programa de simulación se asignan algunas entradas
A,B,C = 0 Según la tabla de verdadd de este ejercicio la salida deberá ser 1

En este segundo caso A y B= 0, C=1 y la salida es Y=0

En este tercer caso cuando A, B y C= 1, Y="-"= X

Y finalmente en la programacion se asigno un valor indeterminado y la salida sera indefinida

Ejercicio 2

Modificar la programacion de acuerdo al ejercicio



Guardar y correr el programa
Según la tabla de verdad del ejercicio

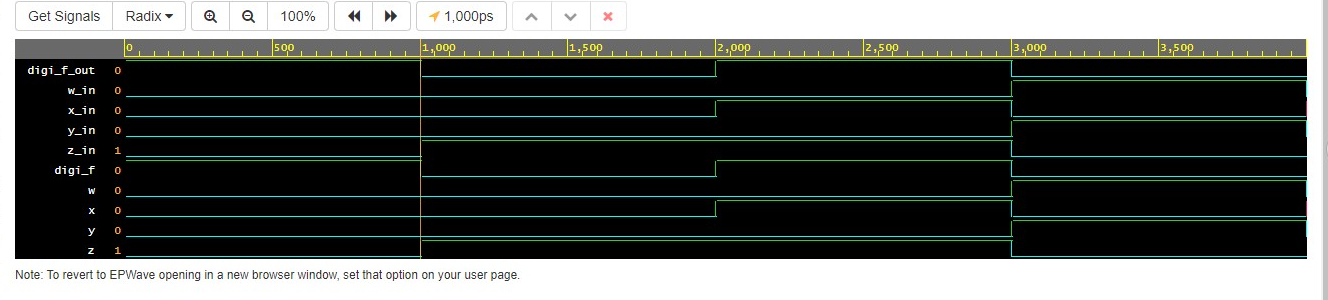

Cuando las entradas w,x,y,z =0, la salida es digi_f=1

Cuando las entradas w,x,y=0, z =1, la salida es digi_f=0
Cuando las entradas w=0, x=1,y=0, z =1, la salida es digi_f=1


Cuando las entradas w=1, x=0,y=1, z =0, la salida es digi_f=0
